Technical performance
1) แหล่งจ่ายไฟที่ใช้: AC 220V 50Hz
2) ขนาด: 490 mm × 410 mm × 180mm กล่องทำจากอะลูมิเนียม
3) นํ้าหนัก < 12 Kg
4) มีระบบป้องกันไฟรั่วและไฟฟ้าลัดวงจร
|
Model: CP1H-XA40DT-D Input port 24 port
- Output port 16 port (Transistor NPN)
- Built-in 4 Analog inputs and 2 Analog Outputs
|
|
PANEL Specification
ด้านล่างชุดทดลองหลัก |
|
ประกอบด้วย
1. ขั้วต่อด้าน Input เข้า PLC 24 port
2. ขั้วต่อด้าน Output เข้า PLC 16 port
3. ขั้วต่อ Analog Input=4 port
4. Analog Output =2 port
5. ปุ่มปรับ แรงดนัที่ 0~ 10 V
6. ปุ่มปรับ กระแส 4~ 20 mA
7. สวิตซ์ กดติดกดดับ 8 ตัว
8. สวิตซ์ Emergency 1 ตัว
9. สวิตซ์ keypad กดติดกดดับ 4x4 (เปรียบเหมือนมี SW กดติดปล่อยดับ 16 ชุด)
10. สวิตซ์ แปลง ฐาน 10 เป็น BCD code
11. หลอดไฟแสดงผล 10 ดวง
12. DC Motor 12V พร้อมสายพาน
13. 7 Segment Display 2 ชุด
14. Buzzer เสียง Alarm
15. DC Voltage Meter วดัได ้199.9 V
16. DC Amp Meter วดัได้199 mA
17. Power Supply 24 V 4 A |
|

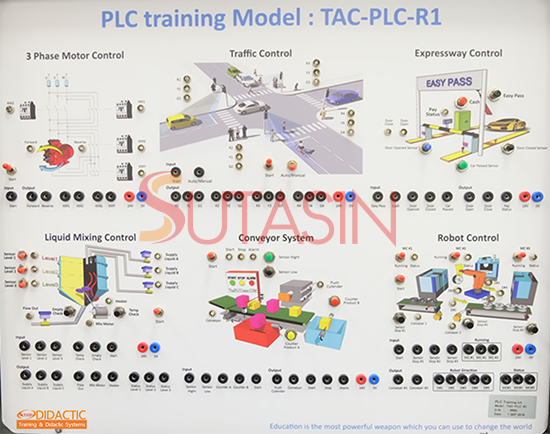

PANEL Specification
ด้านบนชุดจําลองด้านฝาบน
|
|
1. 3 Phase Motor Control จำลองการต่อ PLC ควบคุมการทำงานมอเตอร์ สามเฟส
|
|
2. Traffic Control จำลองการทำงานของสัญญาณไฟจราจร ซึ่งมีทั้งหมด 4 เสา
|
|
3. Expressway Control จำลองการทำงานเกี่ยวกับการเก็บค่าทางด่วนด้วยระบบ Easy Pass
|
|
4. Liquid Mixing Control เป็นการจำลองเกี่ยวกับการผสมนํำ้ยา 3 ชนิดและผสมให้เข้ากนัดว้ยมอเตอร์พร้อมกับให้ ความร้อนเมื่อความร้อนได้ต้ามที่ตอ้งการก็จะปล่อยนํ้ายาออก
|
| |
5. Conveyor Control จำลองระบบสายพานการผลิตจะมีชิ้นงาน 2 แบบ คือเล็ก(B)กับใหญ่(A)ซึ่ง ตรวจจับโดย Sensor 2 ตัว และถ้าเป็นชิ้นงาน ขนาดใหญ่ คือ Product A จะมีตัว cylinder ดันเพื่อลงกล่อง และเมื่อลงกล่องจะมี Sensor เพื่อนับงานและส่งสัญญาณไปนับที่ 7 Segment นับทั้งสอง ชิ้นงาน
|
| |
6. Robot control จำลองระบบการผลิตแบบโดยใช้หุ่นยนต์ทำงานโดยจะหยิบล้อรถจากสายพาน เข้าเครื่องที่ 1 เมื่อเครื่องที่ 1 เสร็จก็จะย้ายไปเครื่องที่ 2 และ 3 ต่อไป หลังจากเสร็จเครื่องที่ 3 ก็จะหยิบงานลงสายพาน ไหลงานต่อไป
|
|
ใบงาน มีท้ัง 15 ใบงานหลัก
• LAB-1 Light Control / กดสวิตซ์ แล้วไฟติด และ ล็อกสถานะให้ติดต่อเนื่อง
• LAB-2 Time control Light / กดสวิตซ์ แล้วไฟ LED ติด จากนั้น ตั้งเวลาติดและตั้งเวลาดับ
• LAB-3 Control LED / ควบคุมการแสดงผลหลอดไฟ
• LAB-4 Counter to 7 Segment / กดสวิตซ์ แสดงการนับที่ 7 Segment
• LAB-5 BCD Switch to 7 Segment / BCD สวิตซ์ แสดงการนับที่ 7 Segment
• LAB-6 Keypad control / Keypad แสดงตัวเลขที่ 7 Segment
• LAB-7 Analog To Digital (Show 7Segment) / Analog to Digital แสดง ตัวเลขที่ 7 Segment
• LAB-8 Digital To Analog (Show to meter) / Digital to Analog แสดงค่าที่ มิเตอร์
• LAB-9 DC Motor Control / การควบคุมมอเตอร์กระแสตรง
• LAB-10 3 Phase Motor Control / การควบคุมมอเตอร์3 เฟส
• LAB-11 Traffic Control /ควบคุมสัญญาณไฟจราจร
• LAB-12Expressway Control / การควบคุมค่าทางด่วน
• LAB-13 Liquid Mixing Control /ควบคุมการผสมนํ้ายา
• LAB-14 Conveyor Control / ระบบสายพานการผลิต
• LAB-15 Robot control /ระบบผลิตโดยใช้หุ่นยนต์
|
สิ่งที่จะได้รับ
1. สายไฟสำหรับใช้ต่อวงจร 1 ชุด (ประมาณ 20 เส้น โดยจะจัดให้ครบกับการทดลอง)
2. คู่มือการใช้งานตัวโปรแกรม PLC เบื้องต้น
3. คู่มือการต่อใช้งานของแต่ละแบบฝึกหัด
4. อบรบการใช้งานฟรี 1 วัน
5. สิ้นค้ารับประกัน 1 ปี ในกรณีเกิดจากความผิดพลาดของการผลิต
6. รายการตั้งแต่ข้อ 2-3 จะถูกรวมเป็นแผ่น CD 1 ชุด |
| |
| |
|
